หลังคาเหล็กรูปลอนสูง และท้องลอนกว้าง ยึดแผ่นด้วย ขาล็อค ติดตั้งง่าย ล็อคแน่น แนบสนิท


Product Specification

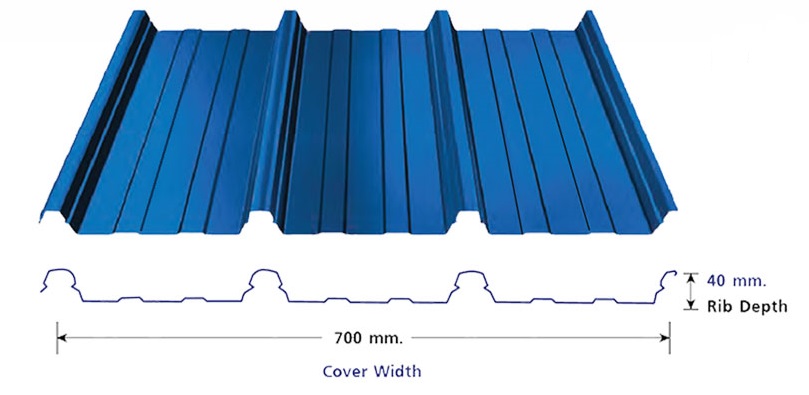

ความกว้างใช้งาน 700 mm.
ความสูงลอน 40 mm.
ความลาดเอียงต่ำสุด 2 องศา(1/30)
รัศมีดัดโค้งต่ำสุด 800 mm. - 43,000 mm.
รัศมีดัดโค้งตามธรรมชาติต่ำสุด 45,000 mm.
ความยาวขนส่งได้สูงสุด 25,000 mm.
ความยาวผลิตที่หน้างาน On Request


Key Features Of M-Lock 700-40


  		• มีลักษณะรูปลอนที่สูงและท้องลอนที่กว้าง จึงช่วยเพิ่มระยะแปได้มากขึ้น ทำให้ประหยัดโครงสร้าง

  		• ยึดแผ่นด้วยนวัตกรรมขาล็อค 3 in 1 "SUPERLOCK 40" จึงทำให้ติดตั้งง่าย ล็อคแน่น แนบสนิท และแข็งแรงกว่าขาล็อคทั่วไป

  		• ด้วยท้องลอนที่กว้างจึงระบายน้ำได้ดี รองรับ Slope ได้เพียง 2 องศา

  		• มีระบบ Anit-Capilary สามารถป้องกันน้ำย้อนเข้าอาคารได้ดีเยี่ยม

  		• สามารถทำการผลิตหน้างาน On-Site ด้วย Mobile Roll Forming Container ตามความยาวที่ต้องการ และเป็นรายแรกในประเทศไทย

  		• Thermal Expansion แผ่นสามารถขยายตัวได้อย่างอิสระลดปัญหาการขยายตัวของแผ่นหลังคาจากความร้อน
    *กรณี slope 2 องศาให้ใช้ตาราง Water Drainage ประกอบกการคำนวณ

    Water Drainage

    ความยาวสูงสุดของหลังคาที่สามารถระบายน้ำได้ดี
    (วัดจากสันจั่วถึงชายคา)
    Maximum roof length for drainage
    (Measured from ridge to gutter)

    Pack rainfall intensity
    ปริมาณน้ำฝน [มม./ชม.]    		 Roof Pitch มุมลาดเอียงของหลังคา
    1/30(2*) 1/20(3*) 1/12(5*) 1/7.5(7.5*) 1/6(10*)
    200 180 127 158 189 217
    250 87 101 127 151 173
    300 72 84 105 126 144
    400 54 63 79 94 108
    500 43 51 63 75 87


    Product Properties


    mm. mm. mm. mm.
    ความหนาแผ่นเหล็ก (BMT) 0.42 0.45 0.48 0.50
    ความหนารวมชั้นเคลือบ AZ150 (TCT) 0.47 0.50 0.53 0.55
    ความหนารวมชั้นเคลือบสี (PCT) 0.50 0.53 0.56 0.58
    น้ำหนัก (กก./ตร.ม.) Aluzinc 4.60 4.93 5.13 5.84
    Color 4.65 4.96 5.20 5.92

    Product Spacing (Maximum)


    ระยะแป
    ความหนาเหล็ก ความหนาเหล็ก ความหนาเหล็ก
    0.42 0.48 0.55
    ระยะ(ม.) ระยะ(ม.) ระยะ(ม.)
    หลังคาตรง
    - แปปลาย 1,500 1,700 1,900
    - แปกลาง 1,800 2,000 2,400
    - ระยะยื่น 200 300 400
    หลังคาโค้ง
    - แปปลาย 1,000 1,300 1,500
    - แปกลาง 1,500 1,500 1,500
    ผนัง
    - แปปลาย 1,500 1,800 1,900
    - แปกลาง 2,000 2,200 2,200
    - ระยะยื่น 200 300 400
